Muro de Arrimo Projeto Estrutural: Critérios técnicos e estabilidade

Muro de Arrimo Projeto Estrutural e fundamentos da contenção de solo.

Muro de Arrimo Projeto Estrutural é o processo técnico responsável por conceber, dimensionar e detalhar estruturas destinadas à contenção de maciços de solo, garantindo estabilidade global e segurança da obra frente às ações geotécnicas e estruturais envolvidas. Nesse cenário, a atuação da engenharia estrutural torna-se indispensável para interpretar corretamente os parâmetros do solo e definir soluções adequadas de contenção.

Sob essa perspectiva, as estruturas de muro de arrimo devem ser projetadas para resistir às tensões horizontais provenientes do empuxo de terra, além das cargas verticais associadas ao peso próprio e sobrecargas atuantes. Conforme observado na fundamentação técnica , o dimensionamento adequado assegura que as cargas sejam transmitidas com estabilidade, evitando colapsos e patologias estruturais ao longo do tempo.

Do ponto de vista técnico, um Muro de Arrimo Projeto Estrutural bem desenvolvido integra conhecimentos de mecânica dos solos, análise estrutural e critérios normativos, resultando em soluções seguras, economicamente viáveis e duráveis.

Conceito e funcionamento estrutural dos muros de arrimo

Muro de Arrimo Projeto Estrutural baseia-se no princípio de equilíbrio entre forças atuantes, onde o empuxo do solo tende a deslocar ou tombar a estrutura, sendo necessário que os esforços resistentes superem as ações solicitantes.

Em termos estruturais, o empuxo de terra é a principal ação horizontal atuante, sendo diretamente influenciado pelo peso específico do solo, altura do maciço e ângulo de atrito interno. Como consequência, a correta avaliação desses parâmetros é fundamental para garantir o desempenho estrutural adequado.

Considerando esse aspecto, a interação solo-estrutura deve ser cuidadosamente analisada, uma vez que deslocamentos do muro podem alterar o estado de tensões, configurando um comportamento iterativo entre o terreno e o elemento de contenção.

Tipologias de muros de arrimo e aplicações

Muro de Arrimo Projeto Estrutural pode ser desenvolvido a partir de diferentes tipologias, cada uma adequada a condições específicas de solo, altura e carregamento.

🔹 Muros de gravidade

Os muros de gravidade resistem ao empuxo principalmente pelo peso próprio, sendo executados com materiais como concreto, alvenaria de pedra ou gabiões. Esse tipo de estrutura é indicado para alturas menores e apresenta execução relativamente simples.

Em análise prática, a estabilidade desses muros depende diretamente da massa da estrutura, sendo fundamental garantir dimensões adequadas de base para evitar deslizamento e tombamento.

🔹 Muros de flexão em concreto armado

Os muros de flexão utilizam concreto armado para resistir aos esforços de flexão e cisalhamento gerados pelo empuxo de terra. Diferentemente dos muros de gravidade, possuem menor volume, porém exigem maior rigor no dimensionamento.

Do ponto de vista da engenharia, esse tipo de muro pode assumir geometrias em “L” ou “T invertido”, permitindo melhor aproveitamento estrutural e redução de materiais.

Parâmetros geotécnicos fundamentais

Muro de Arrimo Projeto Estrutural depende diretamente da correta definição dos parâmetros do solo, que influenciam o cálculo do empuxo e das condições de estabilidade.

🔹 Coesão do solo

A coesão representa a resistência interna entre partículas do solo, sendo um parâmetro essencial para solos argilosos. Sua estimativa pode ser realizada a partir de correlações com ensaios de campo.

Como consequência, solos mais coesivos apresentam maior resistência ao deslocamento, influenciando diretamente o dimensionamento do muro.

🔹 Ângulo de atrito interno

O ângulo de atrito interno está associado às propriedades friccionais do solo, sendo determinante na definição dos coeficientes de empuxo ativo e passivo.

Sob essa perspectiva, valores mais elevados indicam maior resistência ao cisalhamento, reduzindo os esforços atuantes sobre a estrutura.

🔹 Peso específico do solo

O peso específico influencia diretamente a magnitude das tensões verticais e horizontais. Sua correta determinação é fundamental para o cálculo das forças atuantes.

Em termos estruturais, solos mais densos geram maiores empuxos, exigindo estruturas mais robustas.

Cálculo do empuxo de terra

Muro de Arrimo Projeto Estrutural exige a determinação precisa do empuxo de terra, que representa a ação principal sobre a estrutura.

🔹 Empuxo ativo e passivo

O empuxo ativo ocorre quando o solo tende a se expandir contra o muro, enquanto o empuxo passivo representa a resistência oferecida pelo solo à movimentação da estrutura.

Do ponto de vista técnico, esses empuxos são calculados com base em teorias clássicas, como Rankine ou Coulomb, considerando propriedades do solo e condições de contorno.

🔹 Influência da altura do muro

A altura do muro possui influência quadrática no valor do empuxo, aumentando significativamente os esforços com o crescimento da estrutura.

Como consequência, pequenas variações na altura podem impactar diretamente no dimensionamento e custo da obra.

Verificação da estabilidade estrutural

Muro de Arrimo Projeto Estrutural deve atender rigorosamente aos critérios de estabilidade global, garantindo segurança frente às principais formas de ruptura.

🔹 Verificação ao tombamento

A análise ao tombamento compara os momentos resistentes e instabilizantes, garantindo que a estrutura não rotacione em torno de sua base.

Em análise prática, fatores de segurança elevados indicam maior confiabilidade estrutural e menor risco de falha.

🔹 Verificação ao deslizamento

A verificação ao deslizamento considera a resistência ao atrito entre a base do muro e o solo, comparando forças resistentes e solicitantes.

Considerando esse aspecto, o coeficiente de atrito e o peso da estrutura são determinantes para a estabilidade.

🔹 Verificação da capacidade de carga

A capacidade de carga do solo deve ser suficiente para suportar as tensões transmitidas pela estrutura, evitando recalques ou ruptura do terreno.

Como consequência, a análise da excentricidade das cargas torna-se essencial para garantir distribuição uniforme das tensões.

Dimensionamento estrutural do muro de arrimo

Muro de Arrimo Projeto Estrutural envolve etapas de pré-dimensionamento, análise estrutural e detalhamento, garantindo desempenho adequado.

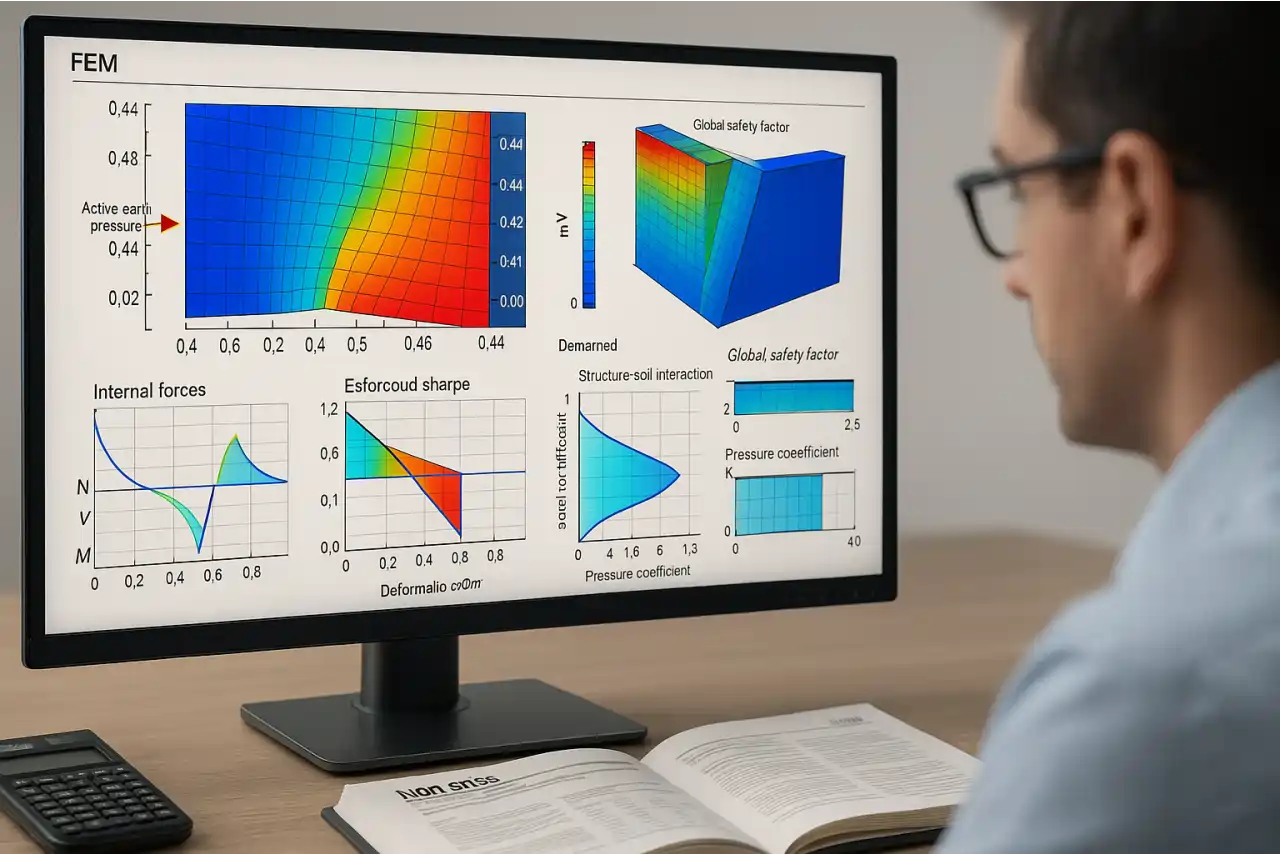

Nesse cenário, ferramentas modernas como projeto estrutural 3d permitem simulações avançadas e maior precisão nos resultados, reduzindo incertezas no processo de projeto.

Além disso, conceitos aplicados em projeto estrutural prédio podem ser adaptados para estruturas de contenção, especialmente no dimensionamento de elementos em concreto armado.

Execução e controle tecnológico

Muro de Arrimo Projeto Estrutural deve ser acompanhado durante a execução, assegurando conformidade com o projeto e qualidade dos materiais.

A correta compactação do solo, posicionamento das armaduras e controle do concreto são fatores críticos para o desempenho da estrutura.

Portanto, o acompanhamento técnico contínuo minimiza riscos e garante que o comportamento real da estrutura esteja alinhado com o previsto em projeto.

Considerações Finais – Muro de Arrimo Projeto Estrutural

Muro de Arrimo Projeto Estrutural é essencial para garantir a estabilidade de taludes e a segurança de diversas obras de engenharia civil.

Sob essa ótica, a correta análise dos parâmetros geotécnicos e a verificação rigorosa das condições de estabilidade são fundamentais para o sucesso do projeto.

A OBRAP Engenharia atua com elevado rigor técnico no desenvolvimento de Muro de Arrimo Projeto Estrutural, integrando análise geotécnica e estrutural para soluções seguras e eficientes.

Além disso, a integração com soluções como estruturas metálicas residenciais demonstra a capacidade técnica de adaptação a diferentes cenários construtivos.

FAQ – Perguntas Frequentes sobre Muro de Arrimo Projeto Estrutural

1. O que é um Muro de Arrimo Projeto Estrutural?

É o conjunto de cálculos e definições técnicas que garantem a estabilidade de estruturas destinadas à contenção de solos.

2. Quais são os principais tipos de muros de arrimo?

Os principais são muros de gravidade e muros de flexão em concreto armado, cada um com características específicas de aplicação.

3. O que é empuxo de terra?

É a força horizontal exercida pelo solo sobre a estrutura de contenção, sendo o principal esforço considerado no projeto.

4. Por que verificar tombamento e deslizamento?

Essas verificações garantem que a estrutura não rotacione nem deslize, assegurando sua estabilidade global.

5. Qual a importância dos parâmetros do solo?

Eles determinam os esforços atuantes e influenciam diretamente o dimensionamento e segurança da estrutura.

6. O uso de softwares é obrigatório?

Não é obrigatório, mas auxilia na análise estrutural e aumenta a precisão dos resultados obtidos.
