Projeto de Escada Metálica: Análise, dimensionamento e desempenho

Projeto de Escada Metálica e critérios iniciais de concepção.

Projeto de Escada Metálica exige compatibilização entre arquitetura, segurança de uso e desempenho estrutural, pois a escada funciona como elemento de circulação, acesso e transferência de cargas. Na fase inicial, o engenheiro avalia geometria, vãos, apoios, inclinação, largura útil, patamares, guarda-corpos e interferências com a edificação existente, integrando essas decisões aos cálculos estruturais.

Sob essa perspectiva, o sistema metálico permite execução mais rápida, menor peso próprio e maior precisão dimensional quando comparado a soluções moldadas integralmente no canteiro. No entanto, sua eficiência depende de modelagem adequada, definição correta das ações, verificação dos estados limites, detalhamento das ligações e controle da estabilidade dos perfis submetidos à flexão, compressão, tração e combinações de esforços.

Como funciona o sistema estrutural de uma escada metálica

Em uma escada metálica, os principais elementos resistentes costumam ser longarinas laterais ou centrais, degraus metálicos, chapas dobradas, perfis laminados, vigas de apoio, patamares e ligações parafusadas ou soldadas. Cada componente deve ser dimensionado para conduzir as cargas até os apoios, evitando deformações excessivas e vibrações perceptíveis durante o uso.

Do ponto de vista técnico, a escada não deve ser tratada apenas como item arquitetônico, mas como estrutura submetida a ações permanentes e variáveis. O peso próprio dos perfis, o revestimento dos degraus, o guarda-corpo, as cargas de ocupação e eventuais ações horizontais precisam ser considerados para garantir segurança, rigidez e durabilidade ao conjunto.

🔹 Longarinas e vigas principais

As longarinas são os elementos que recebem as cargas dos degraus e as transferem para os apoios principais, podendo ser executadas com perfis W, U, tubulares ou chapas soldadas. A escolha depende do vão, da estética desejada, das limitações arquitetônicas e da necessidade de controle de deslocamentos.

Em termos estruturais, longarinas submetidas à flexão exigem atenção à flambagem lateral com torção, especialmente quando o perfil não possui travamentos suficientes. Por isso, degraus, patamares e barras secundárias podem atuar como estabilizadores, desde que estejam adequadamente conectados ao sistema resistente.

🔹 Degraus, patamares e elementos secundários

Os degraus podem ser formados por chapas antiderrapantes, grelhas metálicas, chapas dobradas ou peças mistas com acabamento arquitetônico. A solução escolhida deve garantir resistência local, conforto ao usuário e compatibilidade com a largura de circulação exigida para o tipo de edificação.

Já os patamares funcionam como pequenas plataformas estruturais e podem receber esforços concentrados, principalmente em escadas de uso coletivo. Assim, sua análise deve considerar flexão, deformação, ligações com longarinas e eventual necessidade de vigas secundárias para reduzir vãos livres.

Ações consideradas no Projeto de Escada Metálica

Projeto de Escada Metálica deve contemplar ações permanentes, variáveis e, quando aplicável, ações excepcionais, sempre conforme o uso previsto da edificação. As cargas permanentes incluem peso dos perfis, chapas, revestimentos, guarda-corpos e demais componentes fixos incorporados ao sistema estrutural.

Em análise prática, as ações variáveis estão associadas ao uso da escada, fluxo de pessoas, sobrecargas normativas, impactos moderados e possíveis esforços horizontais em guarda-corpos. Para escadas externas, deve-se avaliar também a exposição ao vento, à corrosão, à variação térmica e à presença de água, fatores que interferem na durabilidade e no detalhamento.

🔹 Peso próprio e cargas permanentes

O peso próprio é calculado a partir das seções metálicas adotadas, podendo ser obtido automaticamente em softwares estruturais quando os perfis são corretamente modelados. Esse carregamento, embora previsível, influencia diretamente as reações nos apoios e o dimensionamento dos elementos principais.

Considerando esse aspecto, acabamentos como granito, madeira, concreto leve, piso emborrachado ou chapa xadrez devem ser incorporados ao cálculo. Em escadas metálicas aparentes, a redução de peso pode representar vantagem importante, principalmente em reformas, ampliações e obras com limitações de fundação.

🔹 Sobrecargas de uso e conforto estrutural

A sobrecarga de uso representa a ocupação da escada durante sua vida útil, devendo ser compatível com o tipo de edificação: residencial, comercial, industrial ou institucional. Uma escada de acesso técnico, por exemplo, não possui a mesma demanda de uma escada de circulação pública.

Logo, além da resistência, o projeto deve controlar deslocamentos e vibrações. Mesmo que a peça resista aos esforços, deformações excessivas podem causar desconforto, sensação de insegurança e problemas em revestimentos, guarda-corpos ou elementos de fechamento próximos.

Verificações estruturais em perfis metálicos

Projeto de Escada Metálica exige verificação dos perfis quanto à tração, compressão, flexão, esforço cortante, combinações de esforços e estabilidade global ou local. Esses critérios são fundamentais porque a segurança da escada depende tanto da resistência da seção quanto da estabilidade do elemento dentro do sistema.

Do ponto de vista da engenharia, peças comprimidas podem apresentar flambagem, enquanto vigas submetidas à flexão podem sofrer instabilidade lateral com torção. Por isso, a simples escolha de um perfil mais robusto nem sempre é a solução mais eficiente; muitas vezes, travamentos bem posicionados reduzem o consumo de aço e melhoram o desempenho.

🔹 Flexão e deslocamentos admissíveis

A flexão é uma das solicitações predominantes em longarinas, patamares e vigas de apoio. O dimensionamento deve comparar o momento solicitante com a capacidade resistente do perfil, considerando também o efeito de flambagem lateral quando a mesa comprimida não está devidamente contida.

Sob essa perspectiva, o controle de flechas é tão importante quanto a resistência. Em escadas, deslocamentos excessivos podem prejudicar o conforto do usuário, desalinhamento de acabamentos e desempenho das ligações, especialmente quando há patamares intermediários ou balanços arquitetônicos.

🔹 Compressão, tração e esforços combinados

Elementos de apoio, barras secundárias, montantes e componentes de guarda-corpo podem trabalhar à compressão ou tração, exigindo verificação específica. Em peças comprimidas, o índice de esbeltez e o comprimento destravado têm influência direta na capacidade resistente.

Como consequência, uma barra aparentemente adequada pela área de aço pode ser insuficiente se apresentar comprimento livre elevado. Em escadas com desenho arquitetônico leve, esse ponto merece atenção, pois perfis esbeltos exigem travamentos, enrijecedores ou alteração de geometria.

Ligações, apoios e detalhamento executivo

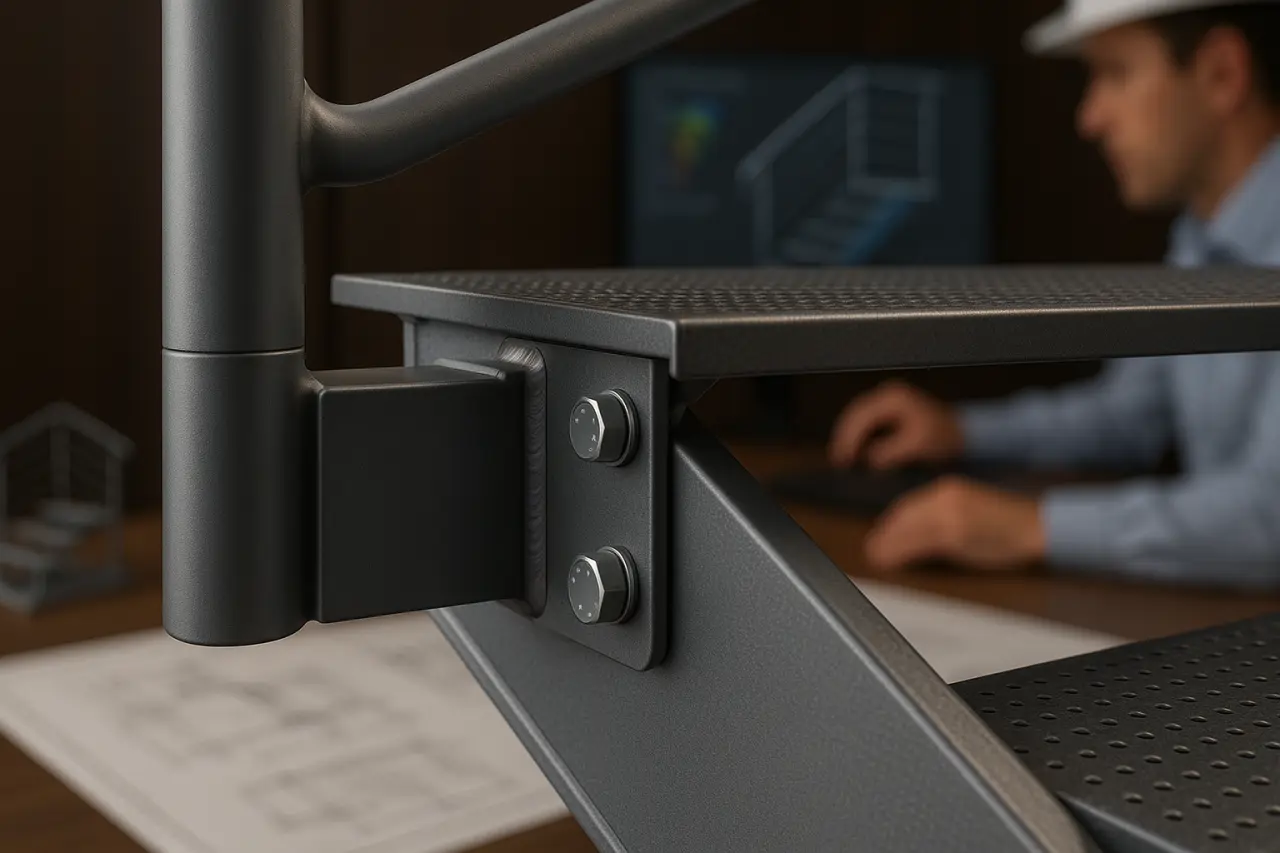

As ligações são pontos críticos no Projeto de Escada Metálica, pois concentram esforços e determinam como a estrutura realmente se comporta. Podem ser parafusadas ou soldadas, articuladas ou rígidas, apoiadas em concreto, em pilares metálicos, em vigas existentes ou em fundações específicas.

Em função disso, o detalhamento deve apresentar chapas de ligação, parafusos, soldas, enrijecedores, chumbadores, placas de base e folgas de montagem. Em obras de retrofit, a interface com estruturas existentes exige cuidado adicional, pois a escada pode introduzir esforços não previstos originalmente na edificação.

🔹 Ligações com concreto e estruturas existentes

Quando a escada se apoia em vigas, lajes ou pilares de concreto, é necessário verificar a capacidade do elemento receptor e o sistema de fixação. Chumbadores químicos, barras passantes, chapas de apoio e inserts metálicos devem ser especificados conforme as cargas transmitidas.

Nesse cenário, o projeto deve evitar soluções improvisadas, principalmente em escadas de emergência, acessos técnicos e circulação coletiva. A ligação inadequada pode gerar deslocamentos, fissuração no concreto, perda de rigidez e redução da segurança global do conjunto.

🔹 Ligações metálicas e continuidade estrutural

Nas ligações entre perfis metálicos, o engenheiro define se haverá continuidade de momento ou apenas transferência de forças verticais e horizontais. Essa decisão altera significativamente os esforços internos e influencia o dimensionamento dos perfis e das chapas de ligação.

Em escadas com patamares suspensos ou longarinas contínuas, a ligação pode precisar transmitir momento fletor. Já em soluções mais simples, ligações articuladas podem ser suficientes, desde que o modelo estrutural represente corretamente o comportamento real da montagem.

Otimização e escolhas de perfis metálicos

Projeto de Escada Metálica pode ser otimizado por meio da escolha racional dos perfis, da redução de vãos livres, da inclusão de travamentos e da compatibilização entre arquitetura e estrutura. A alternativa mais econômica nem sempre é aumentar a altura ou espessura dos perfis, pois isso pode elevar o peso e dificultar a execução.

Em termos estruturais, a inclusão de travamentos laterais pode aumentar a capacidade resistente de vigas submetidas à flexão, reduzindo efeitos de instabilidade. Essa estratégia é especialmente útil quando há restrição arquitetônica para aumentar a altura do perfil ou quando se deseja manter aparência mais leve e limpa.

🔹 Integração com obras residenciais e comerciais

Em residências, o Projeto de Escada Metálica pode ser integrado a soluções aparentes, mezaninos, áreas gourmet, acessos internos e reformas com limitação de carga. Nesses casos, o uso de projeto casa estrutura metalica ajuda a compatibilizar estética, leveza e desempenho estrutural.

Já em edifícios comerciais e industriais, a escada metálica pode ter função operacional, rota de fuga, acesso a plataformas, passarelas ou áreas técnicas. Assim, o projeto precisa considerar maior intensidade de uso, proteção contra corrosão, guarda-corpos robustos e manutenção facilitada.

🔹 Papel do profissional especializado

A atuação de um projetista de estruturas metáicas é essencial para transformar a concepção arquitetônica em solução segura, fabricável e economicamente adequada. Esse profissional define o modelo estrutural, verifica os perfis, detalha ligações e orienta a compatibilização com a obra.

Portanto, a qualidade do projeto depende da leitura correta do caminho das cargas, da escolha dos apoios e da definição dos elementos de travamento. Quando essas decisões são tomadas apenas na execução, aumentam os riscos de retrabalho, deformações indesejadas e soluções antieconômicas.

Durabilidade, fabricação e montagem da escada metálica

Projeto de Escada Metálica também deve considerar fabricação, transporte, montagem, proteção superficial e manutenção. O aço permite alto controle dimensional em ambiente industrial, mas exige especificações claras de corte, furação, soldagem, pintura, galvanização ou outro sistema de proteção contra corrosão.

Do ponto de vista técnico, escadas externas demandam atenção especial à drenagem, acúmulo de água, proteção das soldas e tratamento das interfaces entre materiais. Em ambientes agressivos, como áreas industriais ou litorâneas, a especificação inadequada pode reduzir a vida útil da estrutura e aumentar custos de manutenção.

🔹 Montagem e controle de qualidade

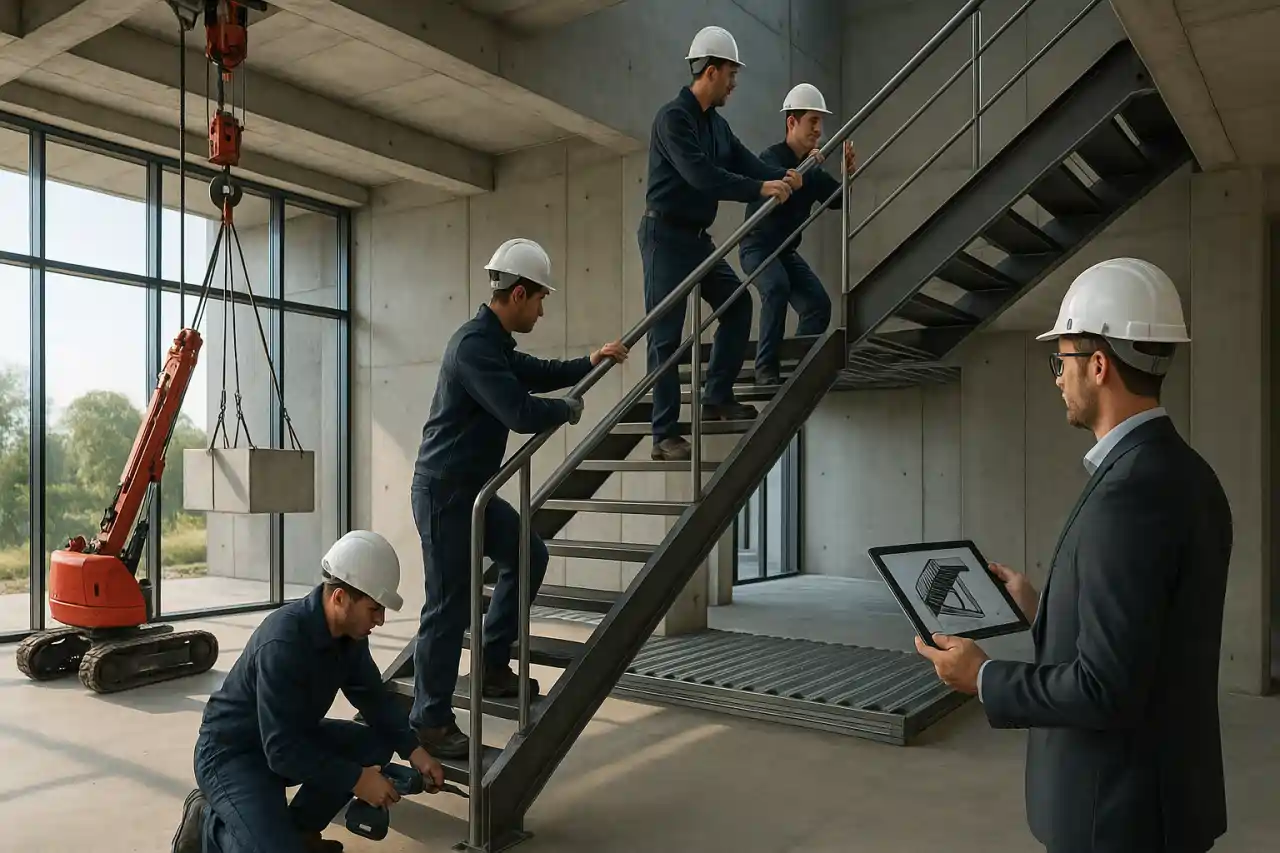

A montagem deve seguir a sequência prevista em projeto, respeitando prumos, níveis, alinhamentos e condições de apoio. Peças fabricadas com precisão reduzem ajustes em obra, melhoram o acabamento e aceleram o cronograma, principalmente quando há integração com outros sistemas construtivos.

Em análise prática, o controle de qualidade deve verificar soldas, aperto de parafusos, chumbadores, pintura, estabilidade temporária e compatibilidade dimensional. Uma escada metálica bem projetada, mas mal montada, pode apresentar desempenho inferior ao previsto no cálculo.

Considerações Finais – Projeto de Escada Metálica

Projeto de Escada Metálica exige análise técnica completa, pois envolve segurança de circulação, comportamento estrutural, ligações, deslocamentos e compatibilidade com a edificação. Quando bem dimensionada, a solução metálica oferece leveza, rapidez executiva, precisão e elevada capacidade de adaptação.

A OBRAP Engenharia desenvolve estudos estruturais com foco em segurança, desempenho e racionalização construtiva, considerando cada escada como um sistema integrado à obra. Essa abordagem permite avaliar cargas, apoios, perfis, travamentos e ligações com rigor técnico e linguagem compatível com projetos executivos.

Assim, o Projeto de Escada Metálica deve ser tratado como etapa especializada da engenharia estrutural, inclusive quando comparado a sistemas como projeto estrutural pré-moldado. A decisão correta reduz riscos, evita improvisações e melhora a durabilidade do conjunto.

FAQ – Perguntas Frequentes sobre Projeto de Escada Metálica

1. O que é Projeto de Escada Metálica?

É o dimensionamento técnico da escada em aço, considerando perfis, degraus, patamares, apoios, ligações, cargas de uso, estabilidade, deslocamentos e segurança estrutural.

2. Quais perfis podem ser usados em escadas metálicas?

Podem ser utilizados perfis W, U, tubulares, chapas dobradas ou seções soldadas, conforme vão, carga, estética, rigidez necessária e condições de fabricação.

3. Escada metálica precisa de cálculo estrutural?

Sim. A escada recebe cargas permanentes e variáveis, exigindo verificação de resistência, deslocamentos, ligações, apoios e estabilidade dos elementos metálicos.

4. O que mais influencia o custo da escada metálica?

O custo depende do peso de aço, tipo de perfil, ligações, acabamento, proteção anticorrosiva, complexidade geométrica, transporte, montagem e necessidade de travamentos.

5. Travamentos laterais são importantes em escadas metálicas?

Sim. Em perfis submetidos à flexão, travamentos podem reduzir instabilidades, melhorar a capacidade resistente e permitir soluções mais leves e eficientes.

6. Escadas metálicas podem ser usadas em reformas?

Podem ser muito adequadas, pois têm menor peso, montagem rápida e boa precisão. Porém, os apoios existentes precisam ser verificados antes da instalação.
