Projeto Estrutural Radier: Concepção, dimensionamento e critérios

Projeto Estrutural Radier e sua aplicação em fundações superficiais.

Projeto Estrutural Radier consiste na concepção e dimensionamento de uma fundação superficial em forma de laje contínua que distribui as cargas da edificação diretamente ao solo de apoio. Trata-se de uma solução estrutural amplamente utilizada quando há necessidade de uniformizar recalques e otimizar o comportamento global da fundação.

Nesse cenário, o radier se caracteriza por receber ações provenientes de pilares, paredes ou cargas distribuídas, promovendo uma redistribuição das tensões ao longo de toda a sua área. A aplicação correta desse sistema depende de um projeto estrutural fundação bem desenvolvido, capaz de integrar comportamento estrutural e características geotécnicas.

Conceito estrutural e funcionamento do radier

O Projeto Estrutural Radier deve considerar o sistema como uma placa apoiada sobre o solo, onde ocorre interação direta entre estrutura e meio de suporte. Esse comportamento exige uma análise mais refinada em comparação a fundações isoladas.

A Importância do Planejamento Técnico

Muitos sistemas de ar condicionado são instalados sem projeto, baseando-se apenas em estimativas de BTUs ou escolha empírica de equipamentos. Essa abordagem costuma gerar problemas como:

De acordo com os fundamentos técnicos, o radier atua como uma laje rígida ou semi-rígida que distribui cargas de forma mais homogênea, reduzindo concentrações de tensões.

Sob essa perspectiva, a eficiência do radier está diretamente ligada à sua capacidade de minimizar recalques diferenciais, especialmente em solos com baixa capacidade de suporte ou comportamento heterogêneo.

Critérios de aplicação do Projeto Estrutural Radier

A adoção do Projeto Estrutural Radier ocorre em situações específicas onde o comportamento do solo ou da estrutura exige uma fundação mais abrangente.

🔹 Condições favoráveis ao uso do radier

O radier é recomendado quando o solo apresenta baixa resistência, quando há proximidade entre sapatas ou quando se deseja reduzir recalques diferenciais entre elementos estruturais.

Em análise prática, essa solução também se mostra eficiente quando as áreas de fundação isolada se aproximam ou ocupam grande parte da projeção da edificação, tornando o radier mais econômico e funcional.

🔹 Interação solo-estrutura

Um dos pontos mais relevantes no Projeto Estrutural Radier é a consideração da interação solo-estrutura. Esse fenômeno influencia diretamente os deslocamentos, esforços internos e tensões de contato.

Do ponto de vista técnico, a deformabilidade do solo altera a distribuição de cargas na estrutura, exigindo modelos de cálculo que considerem essa interação para resultados mais realistas.

Classificação dos radiers e implicações estruturais

O Projeto Estrutural Radier pode ser classificado conforme sua geometria, rigidez e tecnologia empregada. Cada tipologia apresenta comportamento estrutural distinto.

🔹 Classificação quanto à geometria

Os radiers podem ser lisos, com espessamento sob pilares, nervurados ou estruturados em forma de caixão. Essas variações influenciam diretamente a rigidez e a distribuição de esforços.

Em termos estruturais, radiers mais espessos ou com elementos de enrijecimento tendem a apresentar melhor desempenho frente a cargas elevadas e solos menos resistentes.

🔹 Classificação quanto à rigidez

O comportamento estrutural pode ser considerado rígido ou flexível. Radiers rígidos apresentam menor deformação relativa, enquanto radiers flexíveis acompanham mais diretamente o comportamento do solo.

Portanto, a definição correta da rigidez é essencial para o dimensionamento adequado e para a escolha do modelo de cálculo mais apropriado.

Materiais e tecnologias aplicadas ao radier

O Projeto Estrutural Radier pode ser executado com concreto armado ou concreto protendido, sendo que cada tecnologia apresenta vantagens e limitações específicas.

🔹 Radier em concreto armado

O sistema em concreto armado é amplamente utilizado devido à sua simplicidade construtiva e menor custo inicial. A armadura atua no controle de fissuração e resistência aos esforços solicitantes.

Considerando esse aspecto, a qualidade do concreto, o controle da retração e a correta execução são fundamentais para evitar patologias como fissuras superficiais e deformações excessivas.

🔹 Radier em concreto protendido

O radier protendido permite redução de espessura da laje e maior controle de fissuração. Essa tecnologia utiliza cabos tensionados previamente para introduzir esforços internos na estrutura.

Em função disso, embora apresente vantagens técnicas, o custo de execução tende a ser superior devido à necessidade de materiais especiais e mão de obra qualificada.

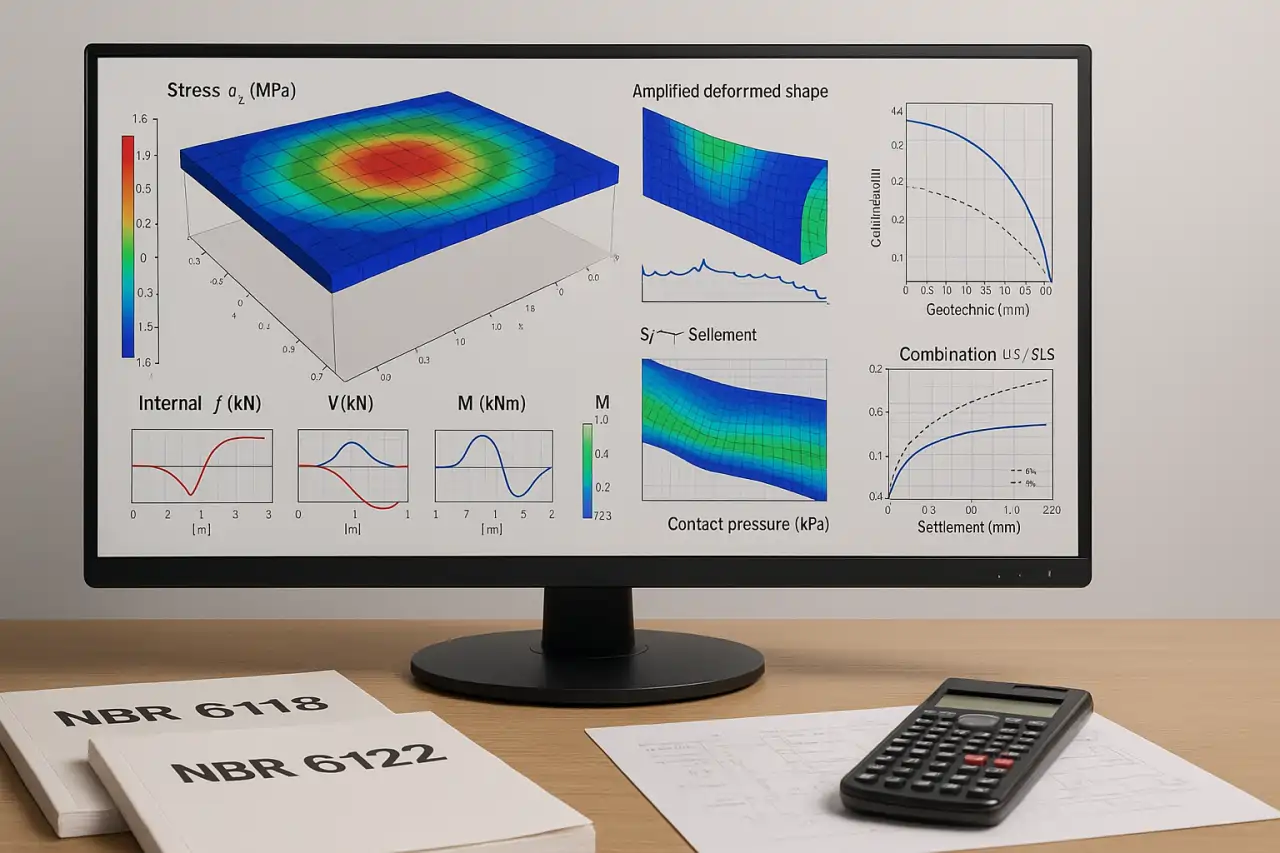

Modelos de cálculo no Projeto Estrutural Radier

O dimensionamento do radier pode ser realizado por diferentes metodologias, variando desde modelos simplificados até análises avançadas com interação solo-estrutura.

🔹 Modelo de placa sobre base elástica

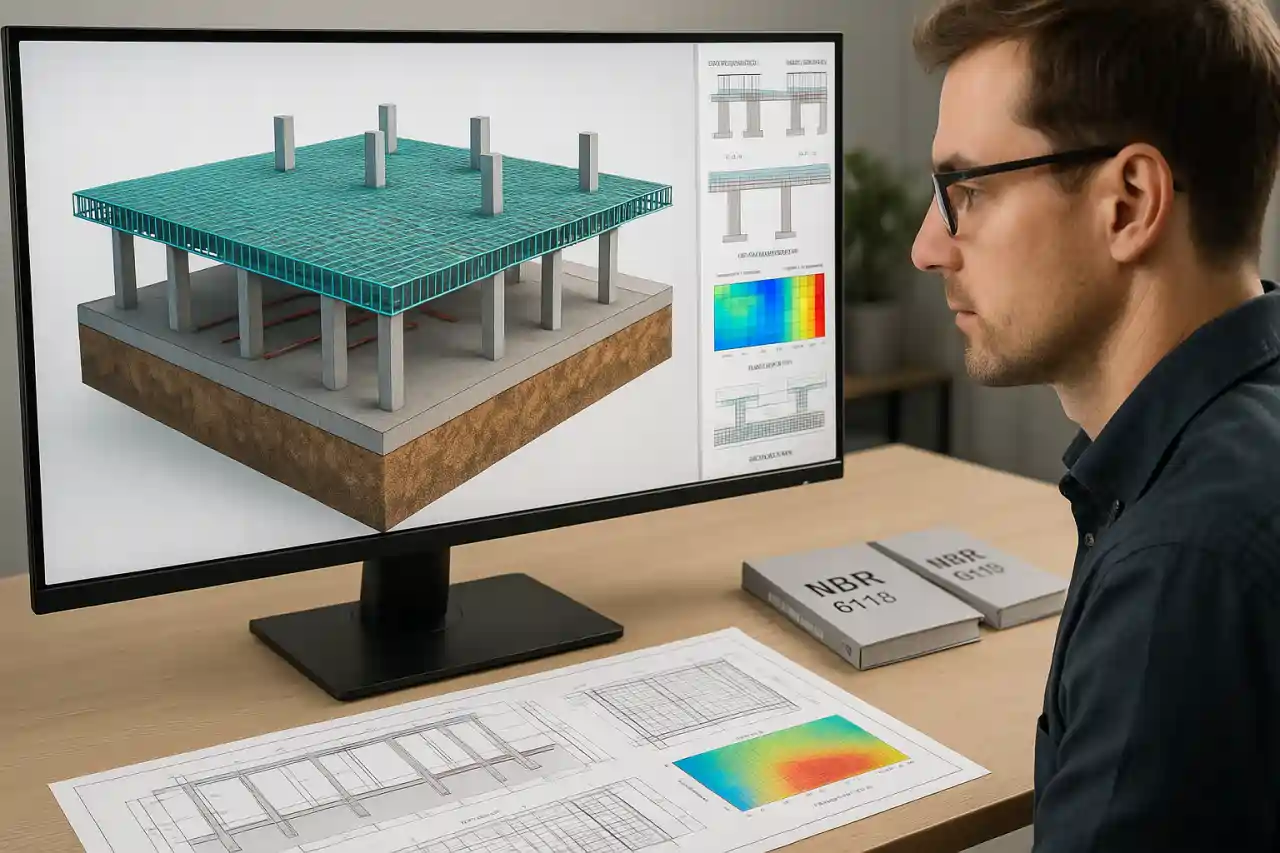

Um dos modelos mais utilizados considera o radier como uma placa apoiada sobre um sistema de molas que representa o solo. Nesse modelo, as pressões de contato são proporcionais aos deslocamentos.

Do ponto de vista da engenharia, essa abordagem permite representar o comportamento real do sistema com maior precisão, especialmente em fundações de maior extensão.

🔹 Método dos elementos finitos

Métodos numéricos avançados permitem simular o comportamento do radier considerando deformações, tensões e interação com o solo de forma tridimensional.

Em análise prática, esses modelos são indicados para projetos mais complexos, onde há irregularidades geométricas ou variação significativa das propriedades do solo.

🔹 Analogia de grelha

A analogia de grelha é uma técnica amplamente aplicada para análise de radiers, onde a laje é representada por um conjunto de barras interligadas.

Essa metodologia facilita o cálculo estrutural e permite obter resultados satisfatórios com menor complexidade computacional, sendo amplamente utilizada em projetos correntes.

Etapas do desenvolvimento do Projeto Estrutural Radier

O processo de elaboração de um Projeto Estrutural Radier envolve diversas etapas que devem ser seguidas de forma organizada e integrada.

🔹 Definição da geometria e carregamentos

Inicialmente, são definidos os limites da fundação, espessura da laje, posicionamento de cargas e características da edificação. Essa etapa orienta todo o dimensionamento estrutural.

Além disso, devem ser consideradas cargas permanentes, variáveis e ações provenientes da interação com o solo.

🔹 Determinação das propriedades do solo

O conhecimento das características geotécnicas é essencial para o sucesso do projeto. Parâmetros como módulo de reação do solo e capacidade de carga influenciam diretamente o dimensionamento.

Nesse cenário, ensaios de campo e análises laboratoriais são fundamentais para garantir a confiabilidade dos dados utilizados no projeto.

🔹 Modelagem e análise estrutural

Com base nas informações anteriores, o modelo estrutural é definido e processado, permitindo a obtenção dos esforços internos e deslocamentos da estrutura.

Em termos estruturais, essa etapa define armaduras, espessuras e detalhamentos necessários para garantir segurança e desempenho.

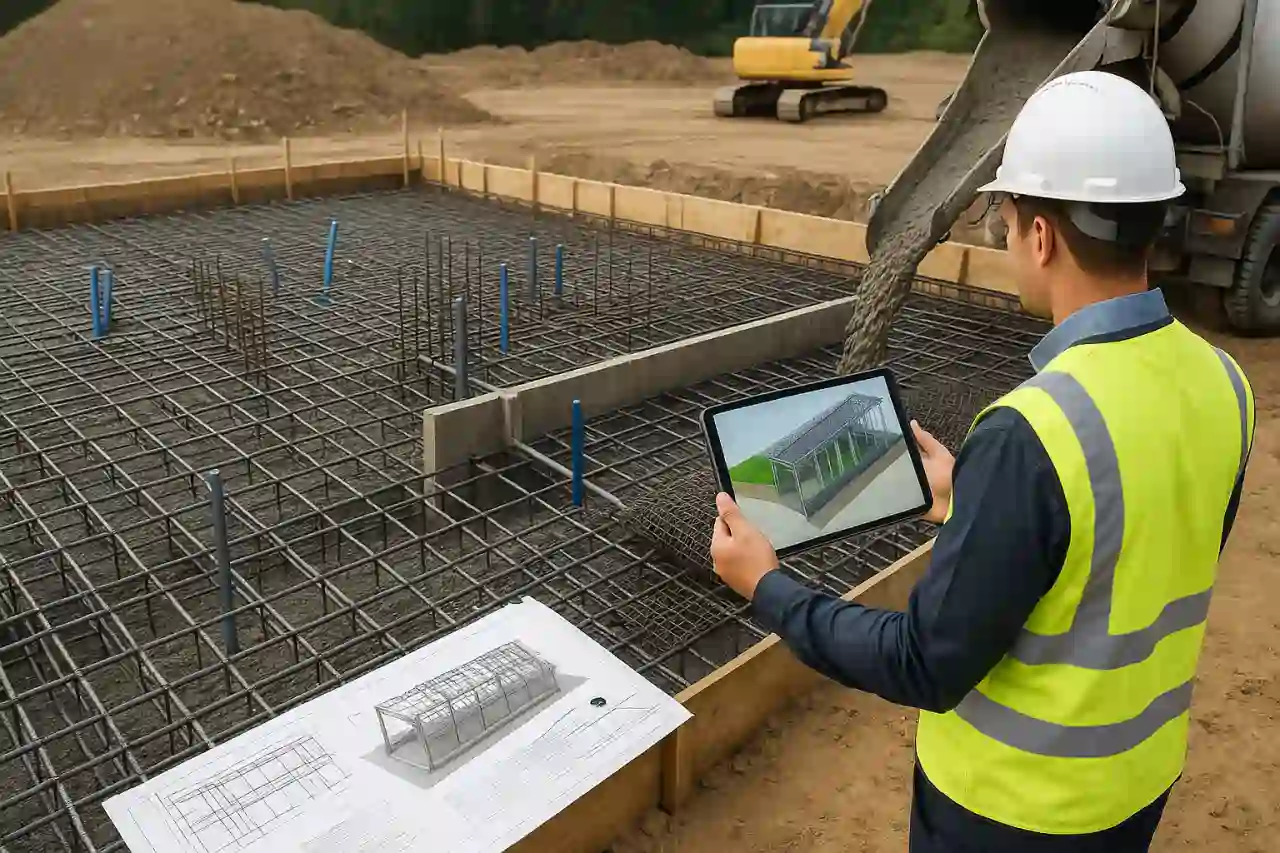

Execução e cuidados construtivos

A execução do radier exige atenção especial à preparação do solo, controle do concreto e posicionamento das armaduras.

🔹 Preparação do subleito

O solo deve ser nivelado e compactado de forma uniforme, garantindo suporte adequado para a laje. A falta de uniformidade pode gerar recalques diferenciais.

Além disso, a utilização de sub-base ou drenagem pode ser necessária para melhorar as condições de apoio.

🔹 Controle de fissuração

Fissuras podem ocorrer devido a retração, variações térmicas ou carregamentos. O uso de juntas, armaduras adequadas e controle tecnológico do concreto são medidas essenciais.

Sob essa análise, o projeto deve prever soluções que minimizem a ocorrência dessas patologias ao longo da vida útil da estrutura.

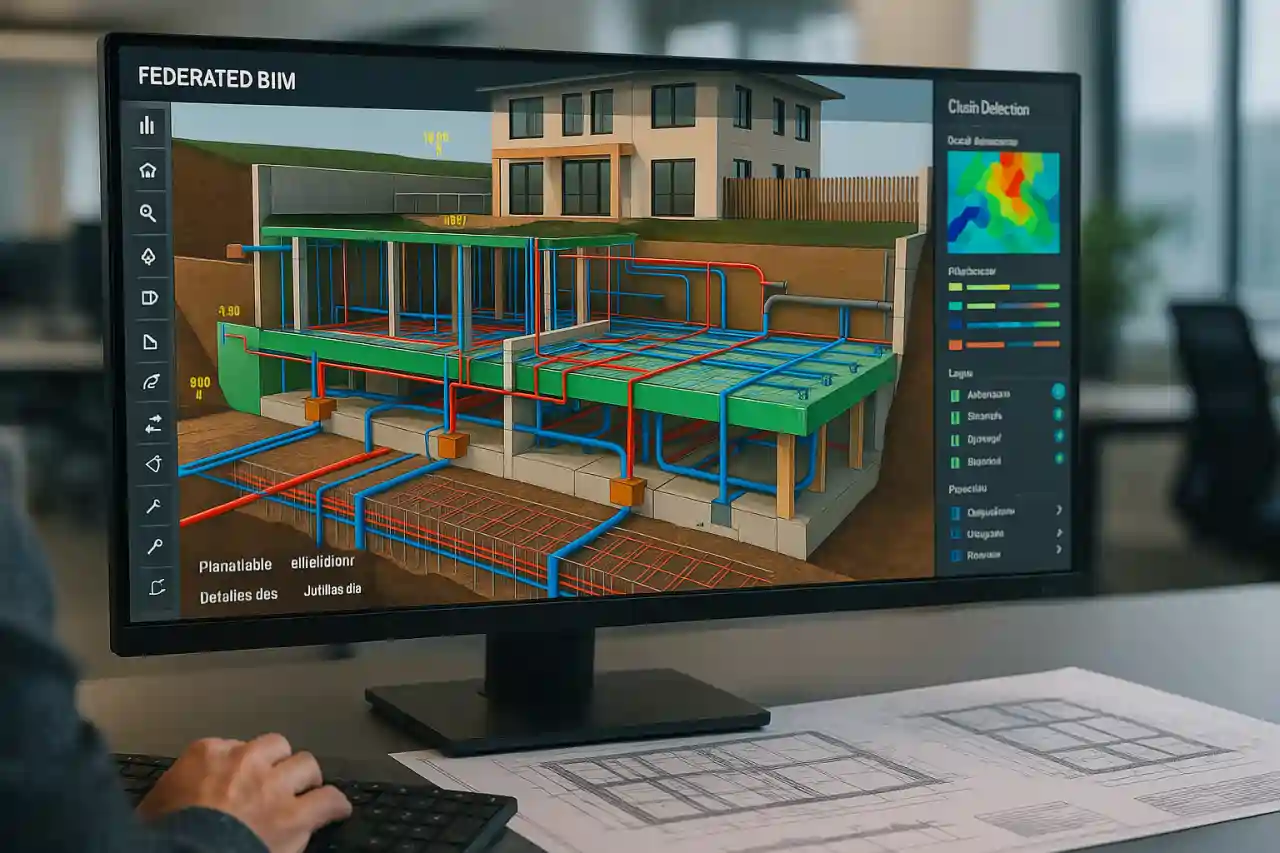

Integração com outros sistemas estruturais

O Projeto Estrutural Radier deve ser compatibilizado com os demais elementos da edificação, como pilares, paredes estruturais e sistemas complementares.

Nesse contexto, a integração com projeto estrutural e projeto estrutural residencial térrea é fundamental para garantir continuidade estrutural e evitar incompatibilidades.

Além disso, em estruturas industriais ou mistas, pode haver interação com sistemas metálicos, exigindo compatibilização com soluções como projeto de estrutura metálica de posto de gasolina.

Considerações Finais – Projeto Estrutural Radier

O Projeto Estrutural Radier é uma solução eficiente e tecnicamente robusta para fundações que exigem distribuição uniforme de cargas e controle de recalques. Sua aplicação depende de análise criteriosa do solo e da estrutura.

A OBRAP Engenharia de Estruturas atua no desenvolvimento de projetos estruturais de fundações com foco em desempenho, segurança e otimização de custos, garantindo soluções adequadas para cada tipo de obra.

Portanto, a escolha do radier deve ser baseada em critérios técnicos bem definidos, considerando comportamento estrutural, características geotécnicas e viabilidade econômica do empreendimento.

FAQ – Perguntas Frequentes sobre Projeto Estrutural Radier

1. O que é um Projeto Estrutural Radier?

É o projeto de uma fundação em forma de laje contínua que distribui as cargas da edificação diretamente ao solo, reduzindo recalques diferenciais.

2. Quando o radier é recomendado?

É indicado em solos de baixa capacidade de carga, quando há proximidade entre fundações ou quando se busca uniformizar o comportamento estrutural.

3. Qual a diferença entre radier armado e protendido?

O radier armado utiliza armaduras passivas, enquanto o protendido emprega cabos tensionados, permitindo menor espessura e melhor controle de fissuração.

4. O radier substitui outros tipos de fundação?

Sim, em muitos casos substitui sapatas isoladas ou blocos, especialmente quando a área de fundação é extensa ou há necessidade de maior uniformidade.

5. Como o solo influencia o radier?

As propriedades do solo afetam recalques, tensões e dimensionamento. Por isso, ensaios geotécnicos são essenciais para um projeto seguro.

6. O radier é mais econômico que outras fundações?

Depende do caso. Pode ser mais econômico em obras com grande área de fundação, mas exige análise técnica para comparação com outras soluções.
