Projeto de Galpão Estrutura Metálica: Eficiência e desempenho

Critérios técnicos para segurança, eficiência e desempenho construtivo.

Projeto de Galpão Estrutura Metálica exige análise integrada entre concepção estrutural, vãos livres, pé-direito, ações de vento, cobertura, fechamento lateral, ligações, estabilidade global e custo de construção. Esse tipo de edificação é amplamente utilizado em atividades industriais, logísticas, comerciais e de armazenagem, pois permite rapidez executiva e grande flexibilidade de uso.

A estrutura metálica aplicada a galpões deve ser tratada como um sistema completo, composto por pórticos, pilares, tesouras ou treliças, terças, vigas de fechamento, contraventamentos, bases, chapas, parafusos e elementos de cobertura. Quando o projeto é bem desenvolvido, a solução apresenta bom desempenho estrutural, menor peso próprio e maior racionalização na fabricação e montagem.

Projeto de Galpão Estrutura Metálica e a definição da concepção estrutural

A concepção do Projeto de Galpão Estrutura Metálica começa pela análise do uso previsto da edificação. Um galpão para armazenagem, produção industrial, logística ou manutenção de equipamentos possui exigências diferentes quanto a vãos, circulação interna, altura livre, docas, fechamento lateral, ventilação, iluminação, cobertura e possibilidade de ampliações futuras.

Do ponto de vista técnico, a definição do sistema estrutural deve considerar a largura do vão, o espaçamento entre pórticos, o comprimento longitudinal, o pé-direito, a inclinação da cobertura e a presença de cargas adicionais. A escolha entre coluna simples com tesoura, pórtico treliçado ou pórtico de alma cheia influencia diretamente o consumo de aço, a estabilidade e o custo final.

🔹 Sistemas estruturais para galpões metálicos

Os sistemas mais comuns em galpões metálicos utilizam pórticos transversais associados a terças, contraventamentos e vigas longitudinais. Em vãos maiores, as tesouras e treliças permitem reduzir peso próprio e distribuir esforços por barras tracionadas e comprimidas, tornando a estrutura mais eficiente para coberturas extensas.

Nesse cenário, o cálculo de estrutura metálica precisa avaliar o caminho das cargas desde a cobertura até as fundações. Peso próprio, telhas, sobrecargas, vento, fechamentos, equipamentos suspensos e eventuais ampliações devem ser considerados para que a estrutura apresente segurança, rigidez e desempenho adequado durante toda a vida útil.

Ação do vento, pé-direito e rugosidade do terreno no Projeto Estrutural

A ação do vento é um dos fatores mais relevantes no Projeto de Galpão Estrutura Metálica, especialmente porque galpões possuem grandes áreas expostas e peso próprio relativamente baixo. A velocidade básica do vento, a rugosidade do terreno, a altura da edificação, os coeficientes de pressão e a permeabilidade das fachadas podem alterar significativamente os esforços atuantes.

Em termos estruturais, a variação do pé-direito também interfere no comportamento global. Galpões mais altos recebem ações horizontais mais relevantes, exigindo maior rigidez nos pórticos, contraventamentos mais eficientes e verificação cuidadosa dos deslocamentos. A altura livre deve atender à operação interna sem gerar aumento desnecessário no consumo de aço.

🔹 Pressões, sucções e combinações de ações

O vento pode gerar pressão nas fachadas, sucção na cobertura e esforços horizontais transmitidos aos pilares e fundações. Em coberturas metálicas, a sucção pode controlar fixações de telhas, terças e travamentos, enquanto as pressões laterais podem definir o dimensionamento de contraventamentos e bases.

Sob essa perspectiva, a engenharia estrutural aplicada ao galpão deve considerar combinações de ações em Estados Limites Últimos e Estados Limites de Serviço. Não basta verificar resistência; também é necessário controlar deslocamentos, vibrações, instabilidade lateral e comportamento das ligações diante das ações mais desfavoráveis.

Pórticos, tesouras, terças e contraventamentos

O Projeto de Galpão Estrutura Metálica depende da interação entre elementos principais e secundários. Os pórticos resistem às ações verticais e horizontais, as tesouras vencem os vãos da cobertura, as terças apoiam as telhas e os contraventamentos garantem estabilidade espacial, transferindo esforços para os apoios e fundações.

Considerando esse aspecto, o desempenho do galpão não pode ser avaliado apenas pelo peso total de aço. Uma estrutura muito leve, porém pouco rígida ou mal travada, pode apresentar deslocamentos excessivos, problemas de montagem, deformações na cobertura e dificuldades para receber fechamentos laterais, portões, equipamentos ou sistemas de ventilação.

🔹 Terças, vigas de fechamento e travamentos

As terças de cobertura trabalham como vigas longitudinais, recebendo o peso das telhas, sobrecargas de manutenção e ações de vento. Em função da inclinação da cobertura, podem ocorrer flexões em mais de um eixo, exigindo uso de tirantes, correntes rígidas ou travamentos adequados para controlar flambagem e deslocamentos laterais.

Em análise prática, soluções específicas como projeto mezanino metálico demonstram a importância de compatibilizar elementos principais e secundários. Em galpões, o mesmo raciocínio se aplica às coberturas, fechamentos laterais, passarelas técnicas, plataformas internas e áreas de apoio, pois cada componente pode introduzir novas cargas e interferências estruturais.

Ligações, bases e detalhamento executivo no Projeto de Galpão Estrutura Metálica

As ligações são decisivas no Projeto de Galpão Estrutura Metálica, pois garantem a transferência de esforços entre pilares, vigas, tesouras, contraventamentos, terças e bases. Ligações parafusadas são amplamente utilizadas por facilitarem montagem, transporte e controle em campo, enquanto ligações soldadas costumam ser aplicadas em fabricação ou em pontos específicos.

Do ponto de vista da engenharia, as bases dos pilares precisam ser compatibilizadas com as fundações, chumbadores e esforços atuantes. A definição entre base rotulada, engastada ou semirrígida altera a distribuição de momentos e influencia diretamente o dimensionamento dos pilares, blocos, placas de base e ligações inferiores.

🔹 Compatibilidade entre cálculo, fabricação e montagem

O detalhamento executivo deve indicar perfis, chapas, parafusos, soldas, furações, eixos, níveis, bases, contraventamentos e sequência lógica de montagem. Quando essas informações não são claras, aumentam os riscos de improvisos em obra, desalinhamentos, retrabalhos e alterações no comportamento estrutural previsto.

Como consequência, o projeto estrutura deve ser entendido como uma etapa integrada, e não apenas como cálculo isolado. O detalhamento precisa permitir fabricação precisa, transporte viável, montagem segura e compatibilidade com fechamentos, cobertura, instalações elétricas, hidráulicas, prevenção contra incêndio e operação do galpão.

Aplicação prática do galpão metálico em armazenagem, logística e produção industrial

Galpões metálicos são muito utilizados em armazenagem porque possibilitam grandes vãos livres, layout flexível e rápida implantação. Em operações com porta-paletes, empilhadeiras, docas, áreas de carga e descarga ou circulação de veículos internos, a estrutura precisa permitir aproveitamento eficiente da área construída e reduzir interferências de pilares.

Nesse cenário, o Projeto de Galpão Estrutura Metálica deve considerar não apenas o custo do aço, mas também o custo global da solução. Pé-direito, vão, espaçamento entre pórticos, fechamento, cobertura, fundações, montagem, área ocupada, prazo de execução e produtividade operacional influenciam diretamente a viabilidade técnico-econômica do empreendimento.

🔹 Custo, prazo e eficiência construtiva

A estrutura metálica costuma apresentar maior velocidade de execução, pois grande parte dos elementos é fabricada previamente e montada em campo. Essa característica reduz tempo de obra, melhora a organização do canteiro e permite antecipar a utilização do imóvel, fator relevante em operações industriais e logísticas.

Portanto, a atuação de um calculista estrutura metálica é fundamental para equilibrar consumo de aço, rigidez, segurança e custo. O menor peso nem sempre representa a melhor solução, pois a estrutura deve atender às exigências de uso, montagem, manutenção, vento, fechamento e eventual ampliação futura.

Cobertura, fechamento lateral e compatibilização do Projeto de Galpão

A cobertura de um galpão metálico possui papel técnico relevante, pois recebe ações permanentes, sobrecargas e efeitos de vento. A escolha das telhas, inclinação, espaçamento entre terças, calhas, rufos, lanternins, exaustores e eventuais painéis solares deve ser compatibilizada com a estrutura principal desde a concepção.

Em função disso, o Projeto de Galpão Estrutura Metálica deve integrar arquitetura, drenagem, ventilação, iluminação, fechamento lateral, instalações prediais e prevenção contra incêndio. A falta de compatibilização pode gerar furos indevidos, reforços emergenciais, interferências com terças, deslocamento de apoios e perda de eficiência estrutural.

Considerações Finais – Projeto de Galpão Estrutura Metálica

A cobertura de um galpão metálico possui papel técnico relevante, pois recebe ações permanentes, sobrecargas e efeitos de vento. A escolha das telhas, inclinação, espaçamento entre terças, calhas, rufos, lanternins, exaustores e eventuais painéis solares deve ser compatibilizada com a estrutura principal desde a concepção.

Em função disso, o Projeto de Galpão Estrutura Metálica deve integrar arquitetura, drenagem, ventilação, iluminação, fechamento lateral, instalações prediais e prevenção contra incêndio. A falta de compatibilização pode gerar furos indevidos, reforços emergenciais, interferências com terças, deslocamento de apoios e perda de eficiência estrutural.

🔹 Cobertura metálica e desempenho operacional

A cobertura precisa garantir estanqueidade, resistência à sucção do vento, estabilidade das terças e compatibilidade com manutenção. Telhas metálicas, termoacústicas ou sistemas com isolamento exigem fixações adequadas, transpasses corretos e verificação das cargas permanentes associadas ao sistema escolhido.

Assim, soluções como projeto de telhado estrutura metálica precisam ser incorporadas ao planejamento global do galpão. A cobertura não deve ser vista como etapa separada, pois sua geometria, peso, inclinação e fixações interferem diretamente nas tesouras, pórticos, contraventamentos e ligações.

Modelagem estrutural, segurança e controle técnico

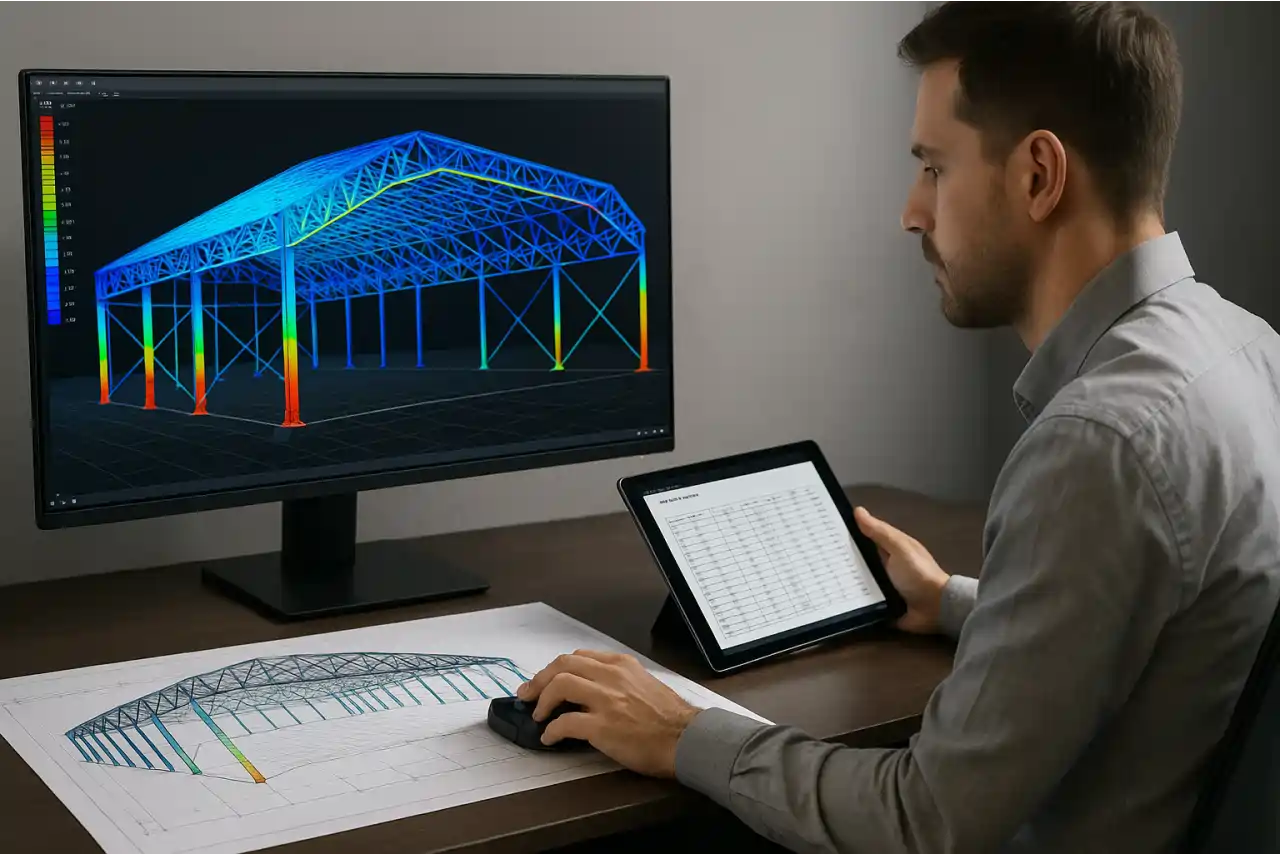

A modelagem estrutural permite avaliar esforços, deslocamentos, reações, estabilidade global e comportamento das combinações críticas. Em galpões metálicos, modelos tridimensionais ajudam a compreender a interação entre pórticos, terças, contraventamentos, vigas de fechamento e bases, aproximando o cálculo das condições reais de funcionamento.

Logo, o Projeto de Galpão Estrutura Metálica deve prever inspeção, manutenção e possibilidade de adaptação ao longo da vida útil. Alterações de uso, instalação de equipamentos, fechamento de áreas abertas ou inclusão de cargas suspensas podem modificar os esforços originais e exigir reavaliação técnica antes da execução.

🔹 Segurança estrutural e manutenção preventiva

A manutenção preventiva deve observar corrosão, pintura, fixações, parafusos, soldas, deformações, deslocamentos, impacto em pilares, falhas em telhas e acúmulo de água. Esses cuidados preservam a durabilidade e reduzem o risco de manifestações patológicas em regiões críticas da estrutura.

Em obras bem planejadas, um projeto com estrutura metálica considera desde a concepção até a operação. Essa visão amplia a confiabilidade do galpão, reduz custos de intervenção e melhora o desempenho estrutural, principalmente em ambientes industriais sujeitos a uso intenso e possíveis alterações funcionais.

Considerações Finais – Projeto de Galpão Estrutura Metálica

O Projeto de Galpão Estrutura Metálica exige análise técnica completa de vãos, pé-direito, vento, cobertura, fechamentos, pórticos, contraventamentos, ligações e bases. Quando esses critérios são compatibilizados desde a concepção, o galpão alcança maior segurança, melhor desempenho operacional, execução mais rápida e solução estrutural mais eficiente.

A OBRAP Engenharia de Estruturas atua com foco em soluções estruturais compatíveis, seguras e tecnicamente fundamentadas para galpões metálicos. A análise integrada entre cálculo, modelagem, detalhamento, fabricação e montagem permite reduzir riscos, controlar deslocamentos e melhorar a confiabilidade da estrutura durante sua vida útil.

Por fim, o desenvolvimento de um projeto estrutural metálico deve considerar custo global, prazo, manutenção e possibilidade de expansão. Galpões metálicos bem projetados oferecem flexibilidade, racionalização construtiva e desempenho técnico superior quando cada decisão estrutural é tomada com base nas condições reais de uso e operação.

FAQ – Perguntas Frequentes sobre Projeto de Galpão Estrutura Metálica

1. O que é um projeto de galpão metálico?

É o conjunto de cálculos, desenhos e especificações que define pórticos, pilares, tesouras, terças, contraventamentos, ligações e bases. Seu objetivo é garantir segurança, estabilidade, desempenho em serviço e compatibilidade com o uso industrial, logístico ou comercial previsto.

2. Por que o vento é tão importante em galpões?

Porque galpões possuem grande área exposta e baixo peso próprio em relação ao volume construído. A ação do vento pode controlar o dimensionamento da cobertura, dos fechamentos, dos contraventamentos, dos pilares, das bases e das ligações estruturais.

3. Qual sistema estrutural usar em galpões metálicos?

A escolha depende do vão, pé-direito, uso interno, espaçamento entre pórticos, cargas, vento e custo. Podem ser utilizados pórticos de alma cheia, tesouras, treliças ou soluções combinadas, sempre com análise técnica de estabilidade, rigidez e montagem.

4. Como reduzir custo sem comprometer segurança?

A redução de custo deve ocorrer por otimização estrutural, não por eliminação de elementos essenciais. Ajustar vãos, espaçamentos, perfis, contraventamentos e ligações pode reduzir consumo de aço, mantendo segurança, desempenho e viabilidade de fabricação e montagem.

5. Galpão metálico pode receber ampliações futuras?

Sim, desde que essa possibilidade seja prevista no projeto inicial ou reavaliada tecnicamente antes da ampliação. A inclusão de novos módulos, fechamentos, equipamentos ou cargas pode alterar esforços, deslocamentos e exigências das fundações e ligações.

6. O que deve constar no detalhamento executivo?

Devem constar perfis, chapas, parafusos, soldas, bases, chumbadores, terças, contraventamentos, furações, eixos, níveis e orientações de montagem. Esse detalhamento reduz improvisações, melhora a fabricação e garante que a estrutura executada corresponda ao modelo calculado.
