Projeto Estrutural 3D: Modelagem, análise e compatibilização

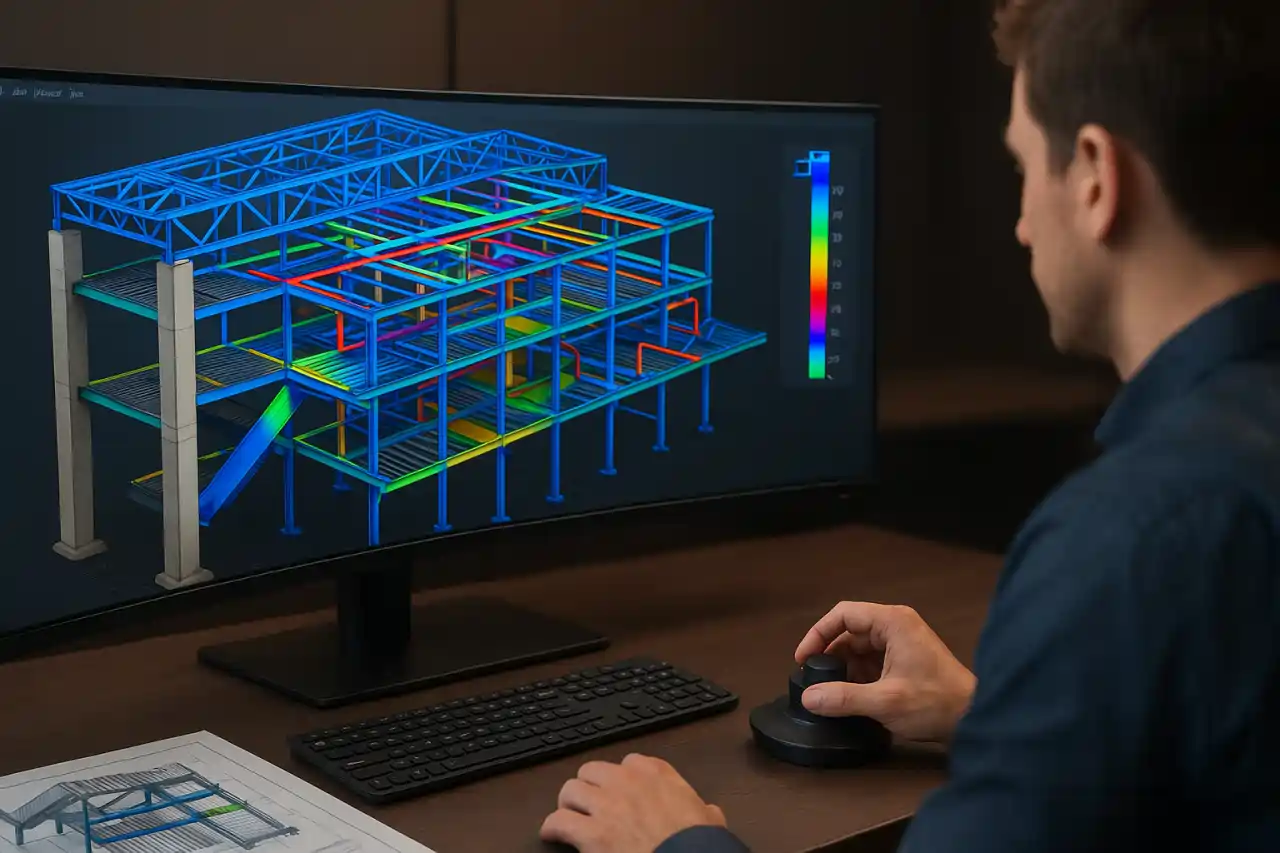

Projeto Estrutural 3D e sua importância no desenvolvimento técnico da edificação.

Projeto Estrutural 3D é uma metodologia de desenvolvimento que permite representar a estrutura em ambiente tridimensional, integrando geometria, elementos resistentes, cargas, vínculos, materiais e informações técnicas necessárias à análise estrutural. Nesse cenário, o trabalho do engenheiro estrutural torna-se mais preciso, pois a modelagem permite visualizar interferências, avaliar o comportamento global e reduzir incompatibilidades antes da execução.

Sob essa perspectiva, a modelagem tridimensional não substitui o raciocínio técnico, mas amplia a capacidade de análise e tomada de decisão. Em termos práticos, ela melhora a comunicação entre arquitetura, estrutura e instalações, permitindo que o projeto seja compreendido como um sistema integrado, e não como desenhos isolados sem conexão operacional.

Conceito técnico do Projeto Estrutural 3D

Projeto Estrutural 3D consiste na criação de um modelo digital da estrutura, representando pilares, vigas, lajes, fundações, contenções, ligações, cargas e condições de apoio. Esse modelo pode ser utilizado tanto para visualização quanto para análise estrutural, dependendo do nível de informação inserido.

Do ponto de vista da engenharia, a grande vantagem está na possibilidade de associar geometria e dados técnicos em um único ambiente. Assim, o modelo deixa de ser apenas uma representação gráfica e passa a funcionar como uma base de informações para dimensionamento, compatibilização e planejamento executivo.

🔹 Modelo geométrico e modelo analítico

O modelo geométrico representa a forma física da estrutura, incluindo dimensões, posições e relações espaciais entre os elementos. Ele é essencial para compatibilizar o projeto estrutural com arquitetura, instalações e demais disciplinas envolvidas.

Já o modelo analítico representa o comportamento estrutural, incluindo barras, placas, vínculos, carregamentos e propriedades dos materiais. Portanto, a passagem entre modelo geométrico e analítico deve ser cuidadosamente revisada para evitar erros de interpretação.

🔹 Interoperabilidade entre softwares

A interoperabilidade é a capacidade de transferir informações entre diferentes programas sem perda significativa de dados. Em projetos estruturais, esse ponto é crítico, pois modelos podem circular entre Revit, Robot, SAP2000, Ansys, Abaqus, ETABS e outras plataformas.

Em análise prática, a transferência automática nem sempre é perfeita. Geometrias complexas, vínculos, cargas, malhas, apoios e propriedades de materiais podem exigir conferência manual, ajustes ou uso de formatos intermediários

Aplicações do Projeto Estrutural 3D na prática

Projeto Estrutural 3D pode ser aplicado em edifícios residenciais, prédios comerciais, galpões, contenções, fundações, escadas, estruturas metálicas, concreto armado e sistemas pré-moldados. Sua utilização é especialmente útil quando há complexidade geométrica, múltiplas disciplinas e necessidade de reduzir retrabalhos.

Nesse cenário, a modelagem tridimensional permite identificar conflitos antes da obra, como vigas interferindo em shafts, pilares mal posicionados, aberturas incompatíveis, furos indevidos e desalinhamentos entre pavimentos. Como consequência, o projeto tende a ganhar precisão, previsibilidade e melhor controle executivo.

🔹 Edificações verticais e obras complexas

Em edificações de múltiplos pavimentos, o Projeto Estrutural 3D facilita a análise da continuidade dos pilares, alinhamento das vigas, transferência de cargas e compatibilização entre pavimentos. Isso reduz inconsistências frequentes em desenhos bidimensionais.

Além disso, em obras com subsolos, rampas, caixas de elevador e fundações profundas, o modelo tridimensional melhora a compreensão das interfaces. Essa leitura espacial contribui para decisões mais seguras durante o projeto.

🔹 Estruturas de contenção e fundações

Em obras de contenção, o modelo tridimensional auxilia na leitura das condições de solo, geometria do terreno, posição das estruturas vizinhas e distribuição dos esforços. Por isso, soluções como muro de arrimo projeto estrutural podem se beneficiar da visualização espacial e da análise integrada.

De forma semelhante, em muros extensos ou divisas com interferências, o uso do modelo 3D permite avaliar juntas, alinhamentos, fundações e variações de nível. Assim, o projeto estrutural muro de divisa pode ser compatibilizado com drenagem, solo e limites construtivos.

Softwares utilizados no Projeto Estrutural 3D

Projeto Estrutural 3D pode envolver diferentes softwares, cada um com finalidade específica. O Revit é muito utilizado para modelagem BIM, enquanto o Robot Structural Analysis tem aplicação direta em análise estrutural integrada à plataforma Autodesk.

Softwares como SAP2000, ETABS, Ansys e Abaqus também podem ser utilizados conforme o tipo de estrutura e nível de complexidade. Em geral, SAP2000 e ETABS são frequentes em edifícios, enquanto Ansys e Abaqus são aplicados em simulações mais avançadas, inclusive com elementos finitos e análises não lineares.

🔹 Revit e Robot Structural Analysis

A integração entre Revit e Robot pode facilitar a transferência do modelo analítico para análise estrutural, especialmente por pertencerem ao mesmo ecossistema de software. Essa conexão pode reduzir tempo de modelagem e melhorar a comunicação entre projetistas.

Entretanto, o modelo exportado deve ser conferido tecnicamente. Vínculos, excentricidades, barras desconectadas, apoios e carregamentos podem exigir ajustes antes do processamento estrutural.

🔹 SAP2000, Ansys e Abaqus

SAP2000 é utilizado em análises estruturais diversas, incluindo modelos tridimensionais de edificações, passarelas, estruturas especiais e sistemas submetidos a combinações complexas de ações. Sua aplicação exige entrada de dados bem organizada e coerente.

Ansys e Abaqus são mais amplos quanto à simulação numérica, permitindo análises avançadas por elementos finitos. Porém, exigem maior controle da geometria, malha, materiais, contatos, vínculos e convergência numérica.

Critérios técnicos para modelagem estrutural

Projeto Estrutural 3D exige critérios claros de modelagem, pois a precisão visual não garante, sozinha, a precisão estrutural. Um modelo bonito pode estar tecnicamente incorreto se cargas, apoios, rigidezes e propriedades não forem bem definidos.

Do ponto de vista técnico, a modelagem deve representar o comportamento real esperado da estrutura. Para isso, o engenheiro precisa decidir se os elementos serão modelados como barras, cascas, placas, sólidos ou combinações desses recursos, conforme a finalidade da análise.

🔹 Definição de vínculos e apoios

Os vínculos representam as condições de apoio e conexão entre os elementos estruturais. Se forem definidos de forma inadequada, os esforços calculados podem ficar incompatíveis com o comportamento real da obra.

Por exemplo, uma ligação considerada rígida no modelo pode não ser rígida na execução. Logo, o detalhamento das ligações deve ser coerente com as hipóteses adotadas no cálculo.

🔹 Cargas e combinações de ações

As cargas devem incluir peso próprio, sobrecargas de uso, vento, empuxos, cargas de equipamentos, efeitos térmicos e demais ações aplicáveis ao projeto. A modelagem correta dessas ações influencia diretamente o dimensionamento.

Em função disso, as combinações devem seguir critérios normativos e refletir os cenários críticos. Um modelo 3D eficiente depende da qualidade dos dados inseridos, não apenas da ferramenta utilizada.

Benefícios do Projeto Estrutural 3D para compatibilização

Projeto Estrutural 3D melhora a compatibilização entre disciplinas porque permite verificar interferências antes da execução. Essa etapa reduz improvisações em obra, evita cortes indevidos em elementos estruturais e diminui o risco de retrabalho.

Em termos estruturais, a compatibilização também melhora o controle das soluções adotadas. A posição de furos, shafts, dutos, instalações elétricas, hidráulicas e climatização pode ser analisada de forma integrada com vigas, lajes e pilares.

🔹 Redução de erros de interpretação

Desenhos bidimensionais podem gerar dúvidas de leitura, principalmente em obras com geometrias complexas. O modelo tridimensional facilita a compreensão espacial e melhora a comunicação com arquitetos, construtores e clientes.

Assim, o Projeto Estrutural 3D aumenta a clareza do processo e reduz decisões equivocadas durante a execução. Isso é especialmente relevante quando há equipes distintas trabalhando sobre a mesma base técnica.

🔹 Planejamento e produtividade

A modelagem 3D também pode contribuir para levantamento de quantitativos, planejamento de montagem, análise de sequência executiva e controle de revisões. Em projetos maiores, esse recurso melhora a gestão técnica da informação.

Nesse cenário, sistemas industrializados, como projetos pré-moldados de concreto, se beneficiam muito da modelagem, pois dependem de precisão dimensional, logística, transporte e montagem planejada.

Limitações e cuidados no uso do Projeto Estrutural 3D

Projeto Estrutural 3D exige cuidado com excesso de confiança na automação. A transferência entre softwares pode gerar perdas de informação, especialmente em geometrias complexas, lajes curvas, juntas, cargas específicas e propriedades avançadas de materiais.

Além disso, modelos importados podem apresentar elementos desconectados, sobrepostos ou com malhas inadequadas. Portanto, a validação manual continua sendo indispensável para garantir segurança, coerência e confiabilidade técnica.

🔹 Diferença entre modelagem e cálculo confiável

Modelar em 3D não significa que a estrutura esteja corretamente dimensionada. O cálculo confiável depende de hipóteses adequadas, revisão técnica, compatibilidade entre modelo e execução, além de conferência dos resultados.

Sob essa perspectiva, o engenheiro deve interpretar deslocamentos, esforços, reações, instabilidades e mensagens de erro do software. A ferramenta auxilia, mas a responsabilidade técnica permanece com o projetista.

Considerações Finais – Projeto Estrutural 3D

Projeto Estrutural 3D é uma metodologia essencial para elevar a qualidade, a precisão e a compatibilização dos projetos estruturais modernos.

A OBRAP Engenharia de Estruturas aplica visão técnica integrada no desenvolvimento de modelos estruturais, avaliando geometria, cargas, estabilidade, fundações, interfaces e viabilidade executiva com rigor de engenharia.

Assim, o Projeto Estrutural 3D deve ser utilizado como ferramenta de análise e decisão, não apenas como recurso visual. Quando bem aplicado, reduz retrabalhos, melhora a comunicação e aumenta a confiabilidade do projeto final.

FAQ – Perguntas Frequentes sobre Projeto Estrutural 3D

1. O que é Projeto Estrutural 3D?

É a modelagem tridimensional da estrutura com informações técnicas, permitindo analisar geometria, cargas, apoios, esforços, interferências e compatibilização entre disciplinas.

2. Qual a diferença entre modelo geométrico e analítico?

O geométrico representa a forma física da estrutura, enquanto o analítico representa barras, placas, vínculos, materiais e cargas usadas no cálculo.

3. Quais softwares podem ser usados?

Podem ser utilizados Revit, Robot, SAP2000, ETABS, TQS, Ansys, Abaqus e outros programas, conforme finalidade do projeto e nível de análise exigido.

4. O Projeto Estrutural 3D evita erros de obra?

Ajuda muito, pois identifica interferências e incompatibilidades antes da execução. Porém, exige revisão técnica e compatibilização adequada.

5. O modelo 3D substitui o engenheiro?

Não. O software auxilia a análise, mas a interpretação, validação, dimensionamento e responsabilidade técnica continuam sendo do engenheiro estrutural.

6. O Projeto Estrutural 3D serve para estruturas pré-moldadas?

Sim. Ele é muito útil em sistemas pré-moldados, pois melhora controle dimensional, montagem, logística, quantitativos e compatibilização entre peças.
